ППУА 1600/100 на шасси Камаз 43118-50 (1,1ПТ)
Характеристики паровой установки |
||
|---|---|---|
| Нагреваемая среда | Вода | |
| Количество режимов работы | 2 | |
| Производительность по пару, кг/ч | 1600 | |
| Температура пара, ºС, не более | 310 | |
| Рабочее давление, МПа (кгс/см2), не более | 0,6-9,8 (100) | |
| Топливо, используемое для работы установки | Дизельное ГОСТ 305 | |
| Теплопроизводительность расчетная, кДж/ч (ккал/час) | 3929200 (940000) | |
| Жесткость питательной воды, МКГ – экв/кг, не более | 10 | |
| Емкость цистерны для воды, м3 | 4-6 | |
| Емкость бака топливного, л | 350 | |
| Расположение котла | Сзади или спереди | |
| Расход топлива паровым котлом, л/ч, не более | 35-110 | |
| Время, необходимое для получения пара с момента пуска котла, мин, не более | 10 | |
| Клапан предохранительный | Сппкр 25-100 | |
| Топливный насос | НШ-10 | |
| Давление топлива в системе,МПа, не более | 1,47 | |
| Привод механизмов установки | От двигателя автомобиля | |
| Управление установкой | Из кунга установки / Из кабины шасси | |
| Уровень шума в кабине водителя во время работы установки, ДБа, не более | 80 | |
| Время работы в автономном режиме при полной заправке цистерны, час | 3,5 | |
| Труба магистральная 4,2 м | 6шт.Укладке магистральных труб в пенал (раму), предусмотрена её заглушка в передней части глухая заглушка, в задней части в виде лючка.(Для исключения налипания и застывание снега, что препятствует извлечению магистральных труб из пенала (рамы) | |
| Угол магистральный (колено) | 4 шт. | |
| Узел запорный | 1 шт | |
| Насос | с комплектом ЗиП | |
| Средства безопасности | Огнетушитель ОП-6 - 1 шт. Медицинская аптечка - 1 шт. Знак аварийной остановки - 1 шт. Упор противооткатный - 2 шт. с кронштейнами Боковое защитное устройство - Есть Заднее защитное устройство - Есть |
|
| Фургон (кунг) | Кунг установки до 5400мм 2 или 3 двери (в зависимости от комплектации) Комплект магистралей Утепление пола минплита Утепление стен пеностирол 40мм Рукав ПАР-2 длина 20м Пика 1шт Люк для демонтажа насоса |
|
Характеристики насоса |
||
| Насос питательный | 1,1 ПТ25Д1М2 Россия | |
| Подача | 1-2,5 м3/ч | |
| Давление пара | 10 МПа | |
| Мощность | 3,6-9,1 кВт | |
| Вес | 100 кг | |
Характеристики паровой установки |
||
|---|---|---|
| Нагреваемая среда | Вода | |
| Количество режимов работы | 2 | |
| Производительность по пару, кг/ч | 1600 | |
| Температура пара, ºС, не более | 310 | |
| Рабочее давление, МПа (кгс/см2), не более | 0,6-9,8 (100) | |
| Топливо, используемое для работы установки | Дизельное ГОСТ 305 | |
| Теплопроизводительность расчетная, кДж/ч (ккал/час) | 3929200 (940000) | |
| Жесткость питательной воды, МКГ – экв/кг, не более | 10 | |
| Емкость цистерны для воды, м3 | 4-6 | |
| Емкость бака топливного, л | 350 | |

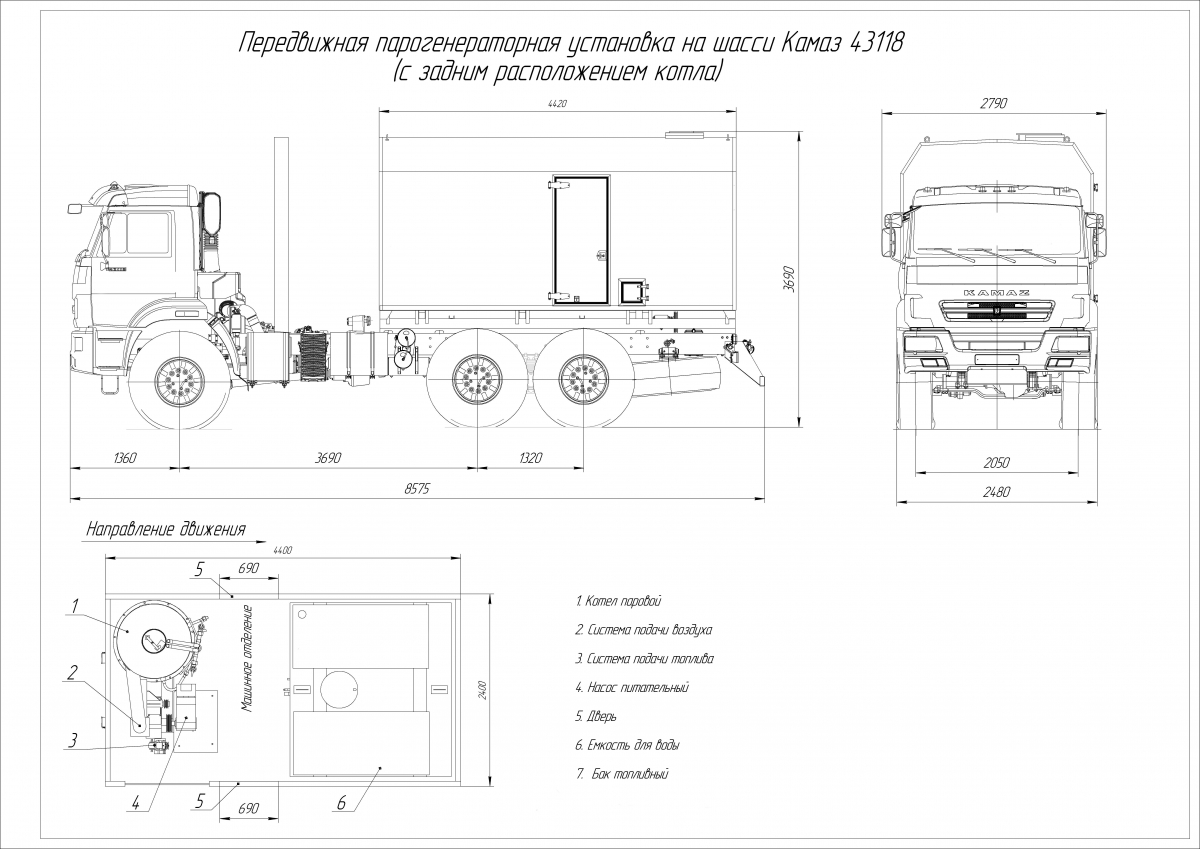

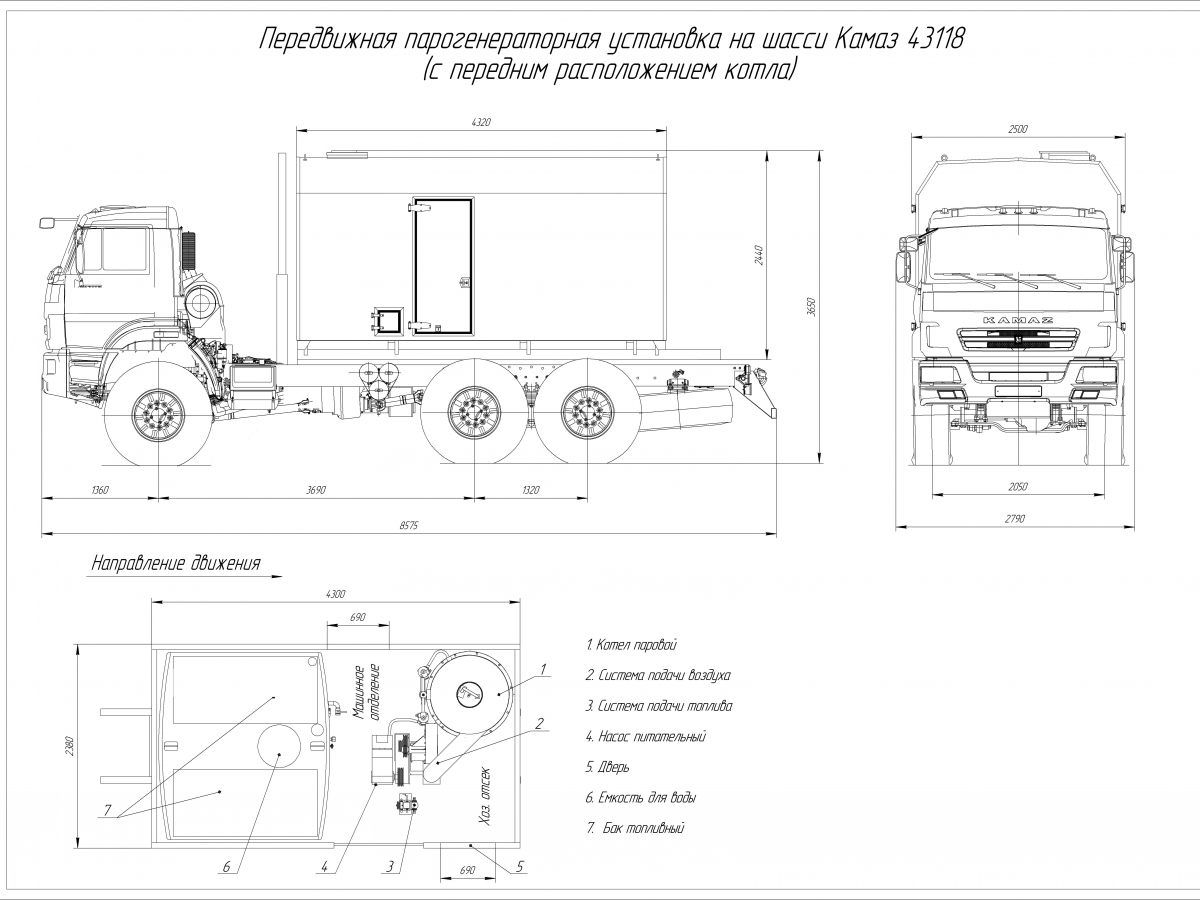

| Расположение котла | Сзади или спереди | |
| Расход топлива паровым котлом, л/ч, не более | 35-110 | |
| Время, необходимое для получения пара с момента пуска котла, мин, не более | 10 | |
| Клапан предохранительный | Сппкр 25-100 | |
| Топливный насос | НШ-10 | |
| Давление топлива в системе,МПа, не более | 1,47 | |
| Привод механизмов установки | От двигателя автомобиля | |
| Управление установкой | Из кунга установки / Из кабины шасси | |
| Уровень шума в кабине водителя во время работы установки, ДБа, не более | 80 | |
| Время работы в автономном режиме при полной заправке цистерны, час | 3,5 | |
| Труба магистральная 4,2 м | 6шт.Укладке магистральных труб в пенал (раму), предусмотрена её заглушка в передней части глухая заглушка, в задней части в виде лючка.(Для исключения налипания и застывание снега, что препятствует извлечению магистральных труб из пенала (рамы) | |
| Угол магистральный (колено) | 4 шт. | |
| Узел запорный | 1 шт | |
| Насос | с комплектом ЗиП | |
| Средства безопасности | Огнетушитель ОП-6 - 1 шт. Медицинская аптечка - 1 шт. Знак аварийной остановки - 1 шт. Упор противооткатный - 2 шт. с кронштейнами Боковое защитное устройство - Есть Заднее защитное устройство - Есть |
|
| Фургон (кунг) | Кунг установки до 5400мм 2 или 3 двери (в зависимости от комплектации) Комплект магистралей Утепление пола минплита Утепление стен пеностирол 40мм Рукав ПАР-2 длина 20м Пика 1шт Люк для демонтажа насоса |
|
Характеристики насоса |
||
| Насос питательный | 1,1 ПТ25Д1М2 Россия | |
| Подача | 1-2,5 м3/ч | |
| Давление пара | 10 МПа | |
| Мощность | 3,6-9,1 кВт | |
| Вес | 100 кг | |
Передвижная паровая установка ППУА 1600/100 на КАМАЗ 43118-50 с насосом 1,1 ПТ
Паровая установка 1600 кг/ч на полноприводном шасси КАМАЗ 43118-50 с колесной формулой 6×6 предназначена для генерации насыщенного пара производительностью 1600 кг/ч при рабочем давлении до 9,8 МПа (100 кгс/см²) на нефтегазовых месторождениях. Агрегат для депарафинизации применяется для теплового воздействия на пласт при добыче высоковязкой нефти, пропарки скважин, удаления парафиновых отложений и прогрева трубопроводов.
Паровой котел с питательным насосом 1,1 ПТ25Д1М2
ППУ на КАМАЗЕ 43118 комплектуется паровым котлом с двумя режимами работы, обеспечивающим производительность по пару 1600 кг/ч при температуре до 310 °C. Рабочее давление составляет 0,6–9,8 МПа (100 кгс/см²). Теплопроизводительность — 3 929 200 кДж/ч (94 000 ккал/час). Топливо — дизельное ГОСТ 305, расход 35–110 л/ч. Время получения пара с момента пуска котла — не более 10 минут. Питательный насос 1,1 ПТ25Д1М2 российского производства обеспечивает подачу 1–2,5 м³/ч при давлении пара 10 МПа и потребляемой мощности 3,6–9,1 кВт. Масса насоса — 100 кг. Расположение котла — сзади или спереди.
Цистерна для воды и утепленный фургон
Цистерна объемом 4–6 м³ обеспечивает автономную работу установки до 3,5 часов при полной заправке. Жесткость питательной воды — не более 10 МКГ-экв/кг. Топливный бак объемом 350 л. Фургон (кунг) длиной до 5400 мм оборудован 2 или 3 дверями в зависимости от комплектации. Утепление пола выполнено минеральной плитой, утепление стен — пенополистиролом 40 мм. В комплект входят 6 магистральных труб длиной 4,2 м с укладкой в пенал с заглушками, 4 угла магистральных (колена), узел запорный, рукав ПАР-2 длиной 20 м и пика. Предусмотрен люк для демонтажа насоса.
Мощное шасси КАМАЗ 43118-50 повышенной проходимости
Базовое шасси КАМАЗ 43118-50 с колесной формулой 6×6 оснащено дизельным двигателем КАМАЗ 740.705-300 (Е-5) мощностью 300 л.с. и 9-ступенчатой КПП 1310TO. Бескапотная кабина без спального места и без дополнительного запирающего клапана (ДЗК). Односкатная ошиновка 425/85R21 или 390/95R20 обеспечивает проходимость по бездорожью. Топливные баки общим объемом 210/350 л гарантируют большой запас хода. Привод механизмов установки осуществляется от двигателя автомобиля. Управление установкой — из кунга или из кабины шасси. Уровень шума в кабине водителя во время работы — не более 80 дБА.
Заинтересованы купить ППУА 1600/100 на КАМАЗЕ с насосом 1,1 ПТ? Обратитесь к специалистам «Уральской Спецтехники», чтобы уточнить актуальную цену на паровую установку КАМАЗ 43118, обсудить варианты расположения котла (спереди/сзади), оформить лизинг и узнать сроки изготовления паропромыслового агрегата от производителя с доставкой в ваш регион.
